Spiral-Elektrokoagulation (S-EC)

Für sauberes Wasser und nachhaltige Produktion.

Sind Sie auf der Suche nach einer hocheffizienten und nachhaltigen Lösung für die industrielle Abwasserbehandlung?

Die Technologie von Spiraltec ist darauf ausgelegt, eine vielfältige Palette an Verunreinigungen verschiedener Industrien zu behandeln. Die einzigartige Spiral-Elektrodenkonfiguration, optimiert die Flusshydrodynamik, spart Energie und steigert die Effizienz bei der Entfernung von Verunreinigungen.

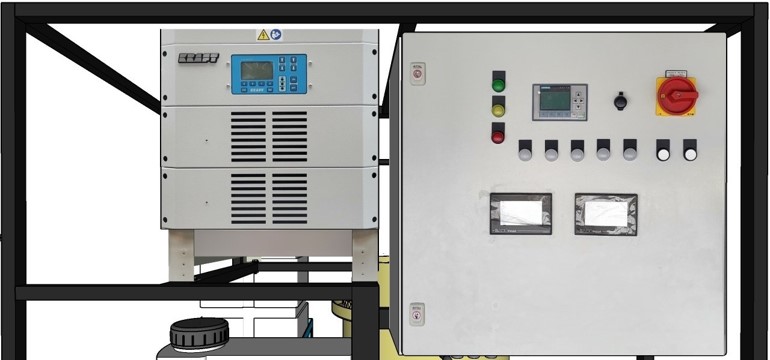

Darüber hinaus arbeitet das System automatisch und verfügt über ein integriertes Überwachungssystem. Die wichtigsten Parameter wie pH-Wert, Leitfähigkeit, Temperatur werden sowohl vor, als auch nach der Behandlung dokumentiert.

Spiraltechnologie | Effizient | Nachhaltig

ÜBERSICHT EINSATZGEBIETE

Elektrokoagulation kann eine breite Palette von Schadstoffen, die in verschiedenen Abwasserströmen vorkommen, effektiv behandeln. Zu den gängigen Arten von Schadstoffen, die durch Elektrokoagulation behandelt werden, gehören:

Nr.	Verunreinigung	Bestandteile
1	Schwebstoffe	Partikel, Kolloide und Ablagerungen
2	Schwermetalle	Blei, Chrom, Kadmium, Arsen und Quecksilber
3	Organische Verbindungen	Öle und Fette, Tenside, Phenole, Farbstoffe und Pigmente
4	Phosphor	Orthophosphate, Polyphosphate, Organische Phosphor-Verbindungen
5	Bacteria and Pathogens	Bakterien, Viren
6	Trübung und Farbe	verursacht durch Schwebstoffe und gelöste Stoffe
7	Anorganische Ionen	Sulfat (SO₄), Fluorid (F)

BEISPIELHAFTE INDUSTRIEN

Elektrokoagulation ist ein vielseitiges Verfahren zur Abwasserbehandlung, das in verschiedenen Industriezweigen Anwendung findet, u.a. in folgenden Bereichen:

Ölraffinerie, Gasexploration und -produktion

Petrochemische Industrie

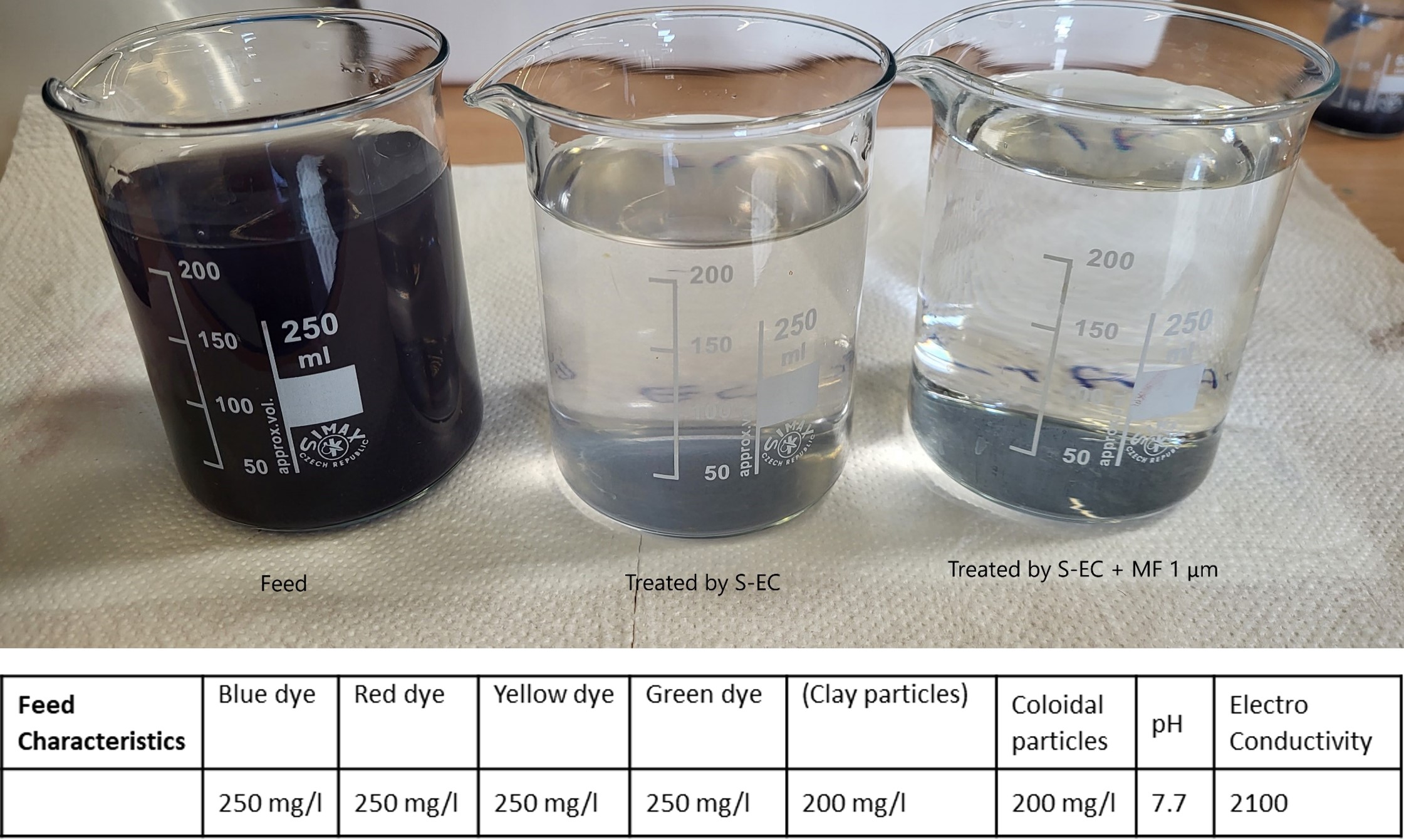

Textilindustrie (z.B. Färberei)

Lebensmittel- und Getränkeverarbeitung

Zellstoff- und Papierherstellung

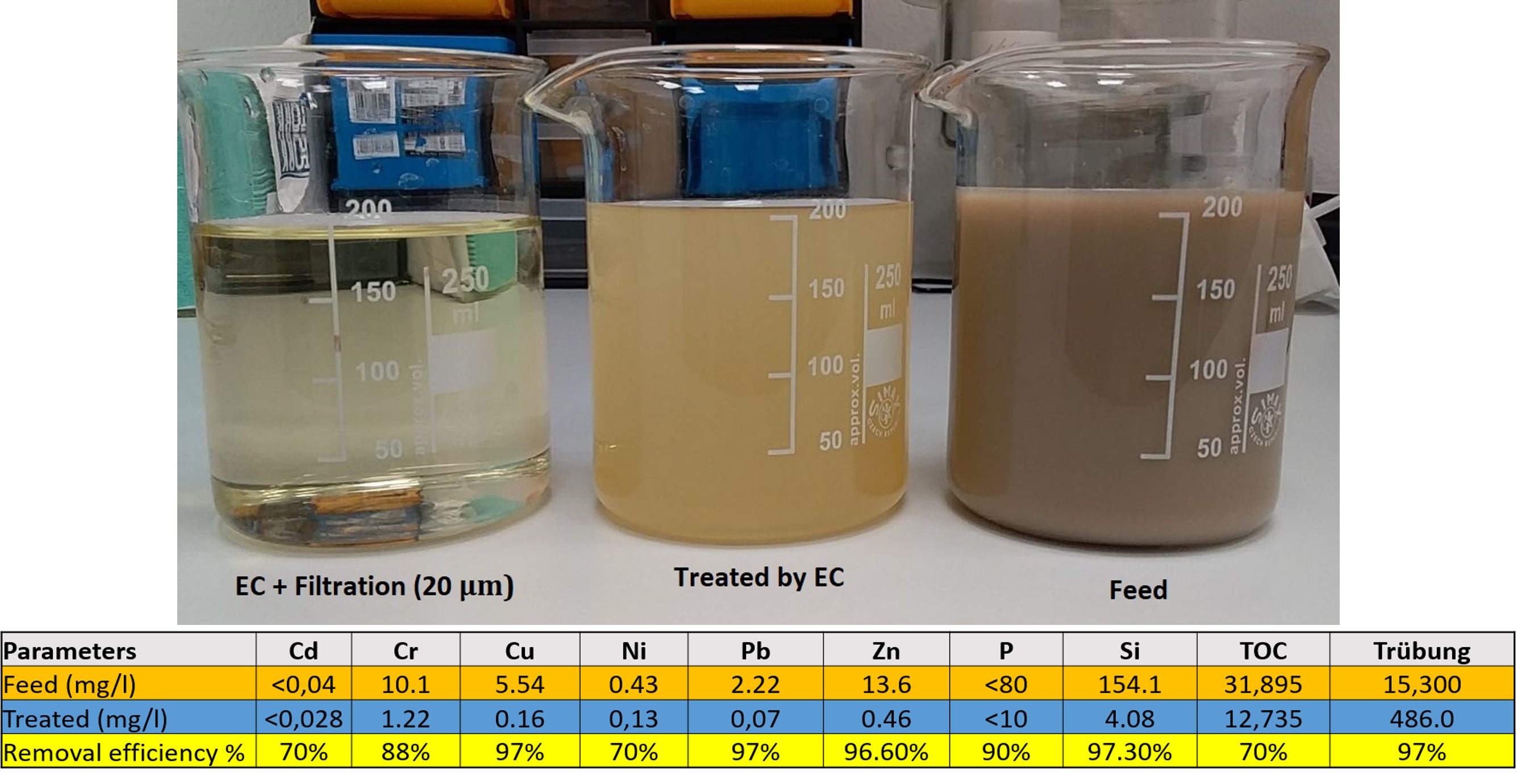

Bergbau und Metallverarbeitung

Chemische und pharmazeutische Produktion

Fleischindustrie

Deponiesickerwasserbehandlung

Elektronik- und Halbleiterherstellung

Effizienz durch Innovation. Optimierung durch Spiralanordnung.

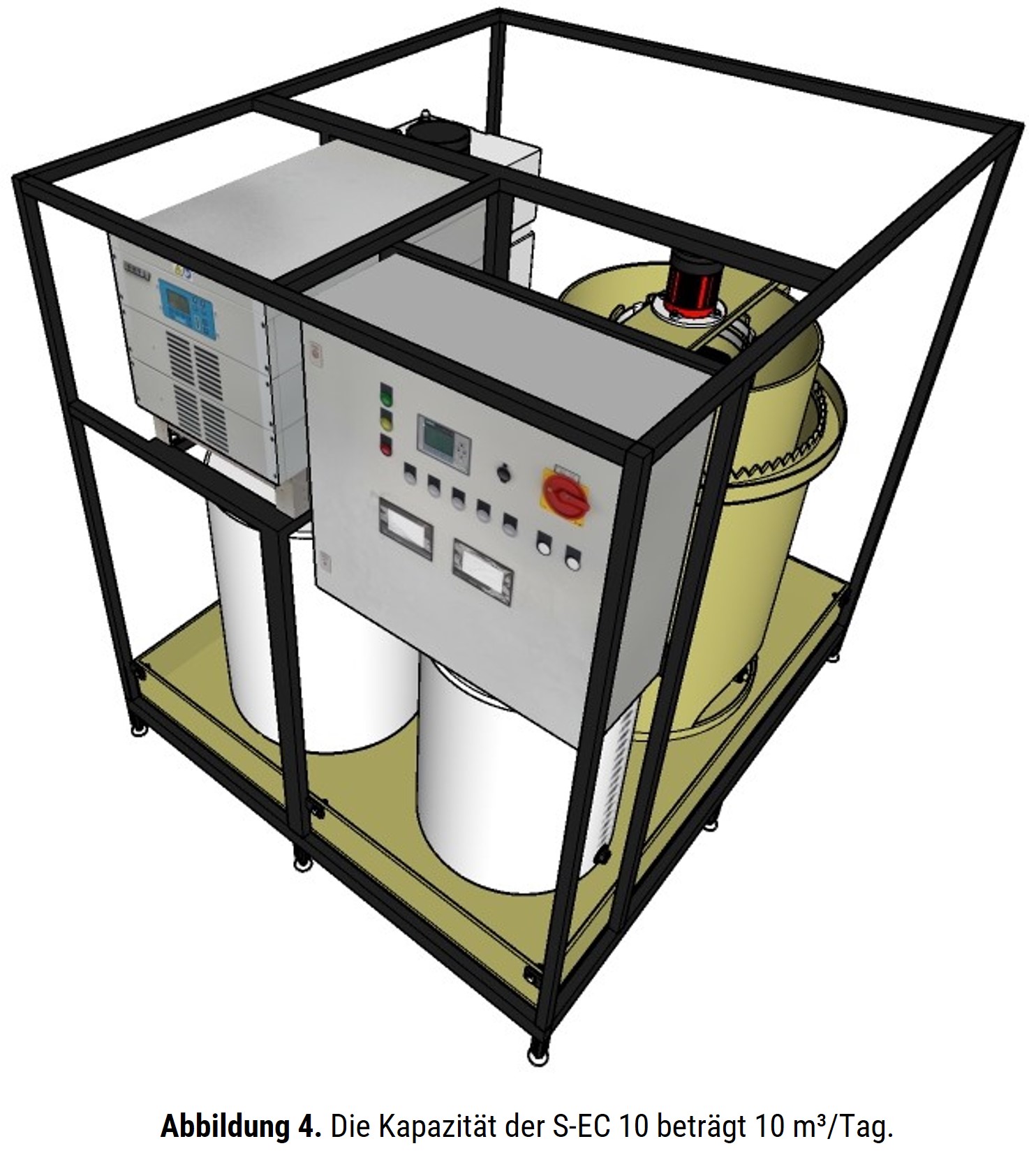

3-in-1 System

Spiral-Elektrokoagulation (S-EC) mit Rührwerk

Elektroflotation

Schlammabscheider

Effizienzsteigerung

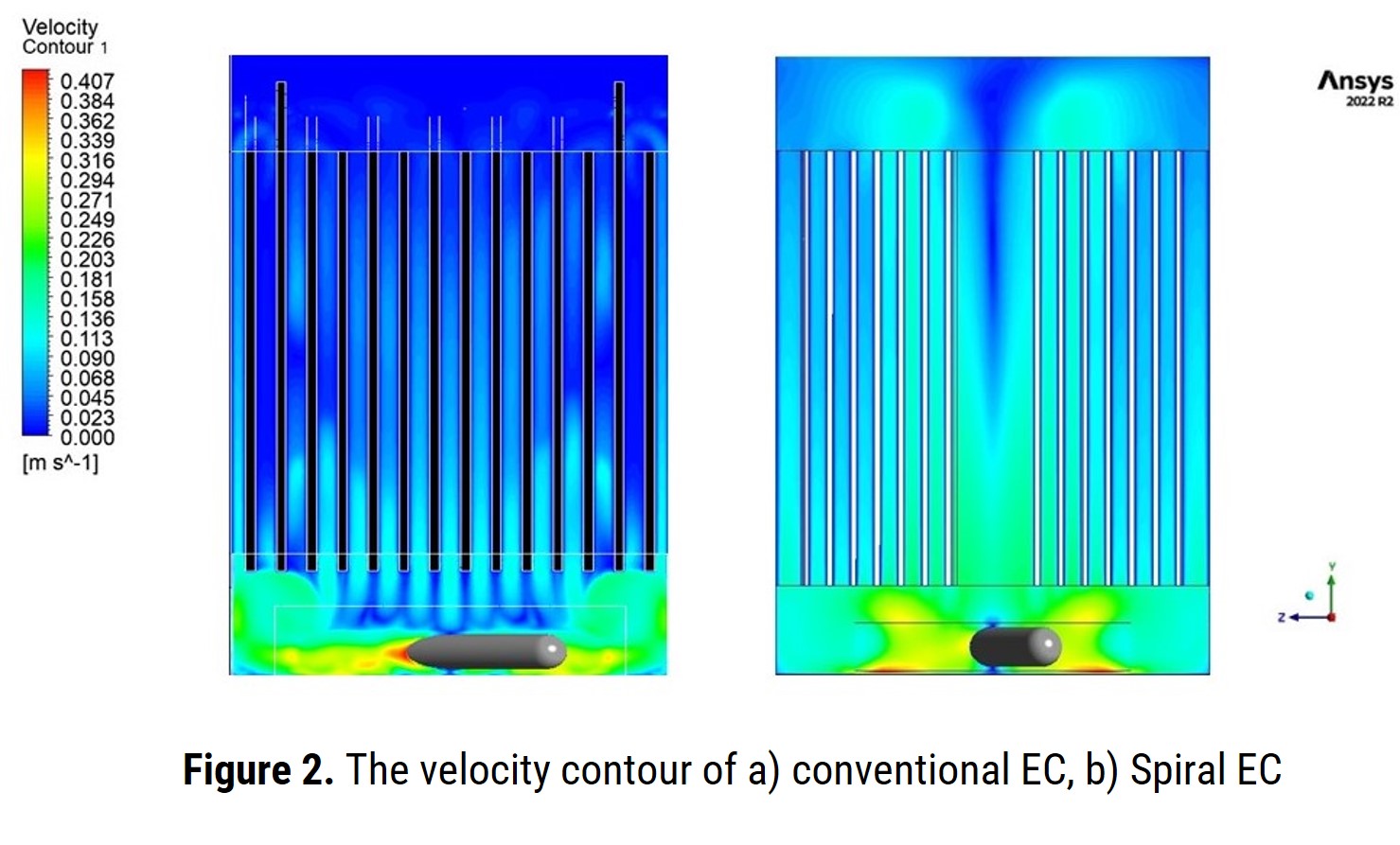

Verbesserte Strömungshydrodynamik durch die Spiral-Elektrodenanordnung

Reduzierte Ablagerungen und Elektrodenpassivierung

Energieeinsparung

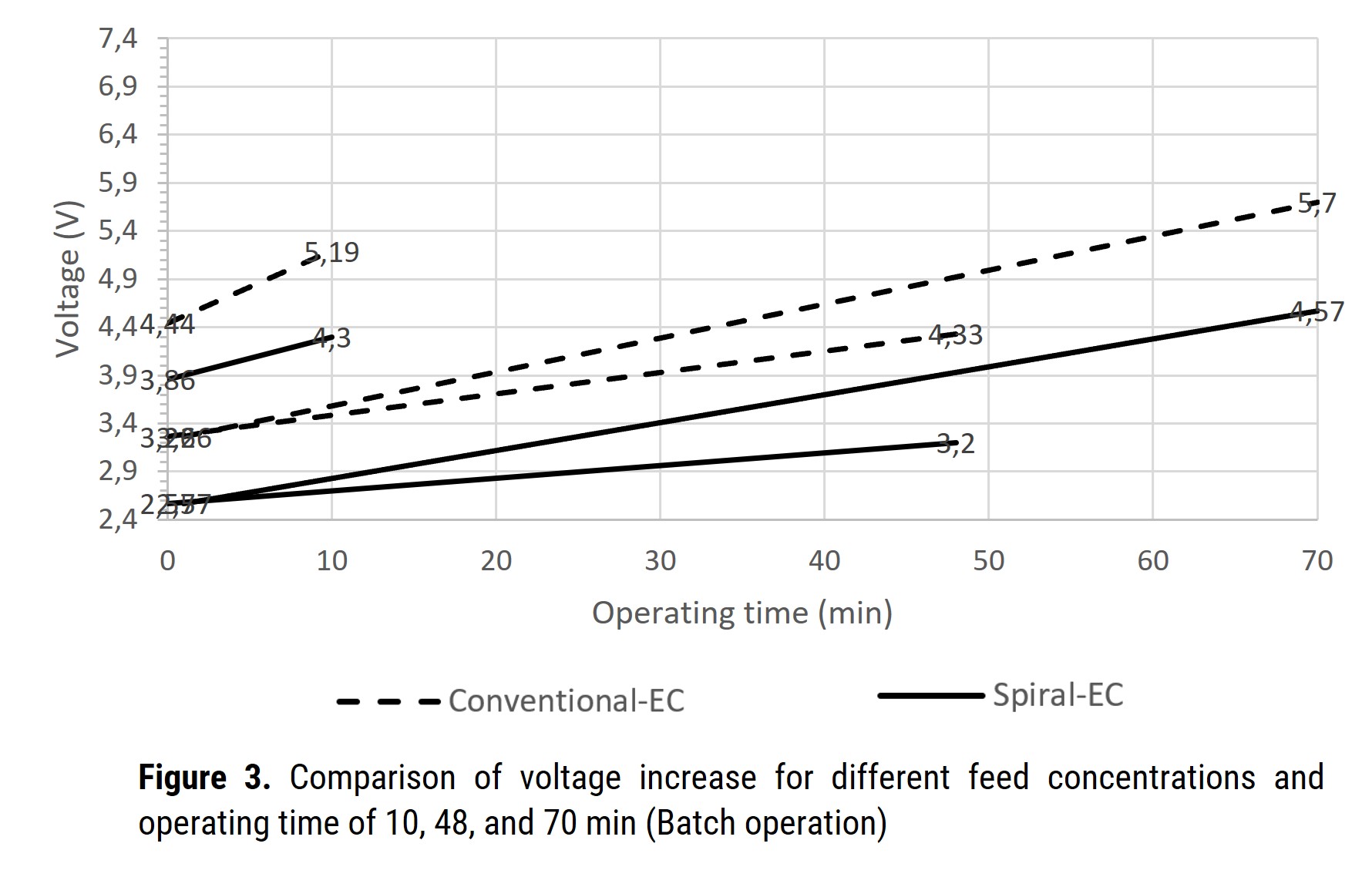

Reduzierter Spannungsbedarf und geringerer Energieverbrauch

Verbesserter Massentransfer an der Anode

Wie funktioniert die Elektrokoagulation (EC)

Bei der Elektrokoagulation (EC) finden unterschiedliche elektrochemische Reaktionen an der Anode und Kathode einer elektrolytischen Zelle statt sobald eine externe Gleichspannung angelegt wird. Die EC erzeugt Metallkoagulanten durch elektrolytische Auflösung des Opferanodenmaterials (Aluminium oder Eisen). Im Falle von Aluminium erfolgt der anodische Prozess durch die oxidative Auflösung von Aluminium in wässriger Lösung, [siehe Reaktion (1)]. An der Kathode findet die reduktive Dissoziation von Wasser statt, [siehe Reaktion (2)].

Anode	Al_(s)→Al³⁺_(aq) + 3e⁻	(1)
Cathode	2H₂O + 2e⁻ → H₂_(g) + 2OH⁻_(aq)	(2)

Aluminiumionen (Al3+), die durch elektrolytische Auflösung der Anode erzeugt werden und als Koagulationsmittel dienen, hydrolysieren und bilden mononukleare Komplexe gemäß der folgenden Sequenz:

Al³⁺ +H₂O → Al(OH)²⁺ +H⁺	(3)
AlOH²⁺ + H₂O → Al(OH)⁺₂ + H⁺	(4)
Al(OH)⁺² + H₂O → Al(OH)₃ + H⁺	(5)
Al(OH)₃ + H₂O → Al(OH)^-₄ + H⁺	(6)

Reference: Jafari et al., 2023

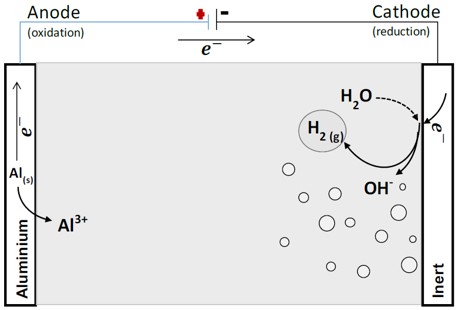

Abbildung 1. Skizze der Gleichung 1 und Gleichung 2 im EC-Reaktor.
Die inerte Elektrode besteht normalerweise aus dem gleichen Material wie die Anode.
